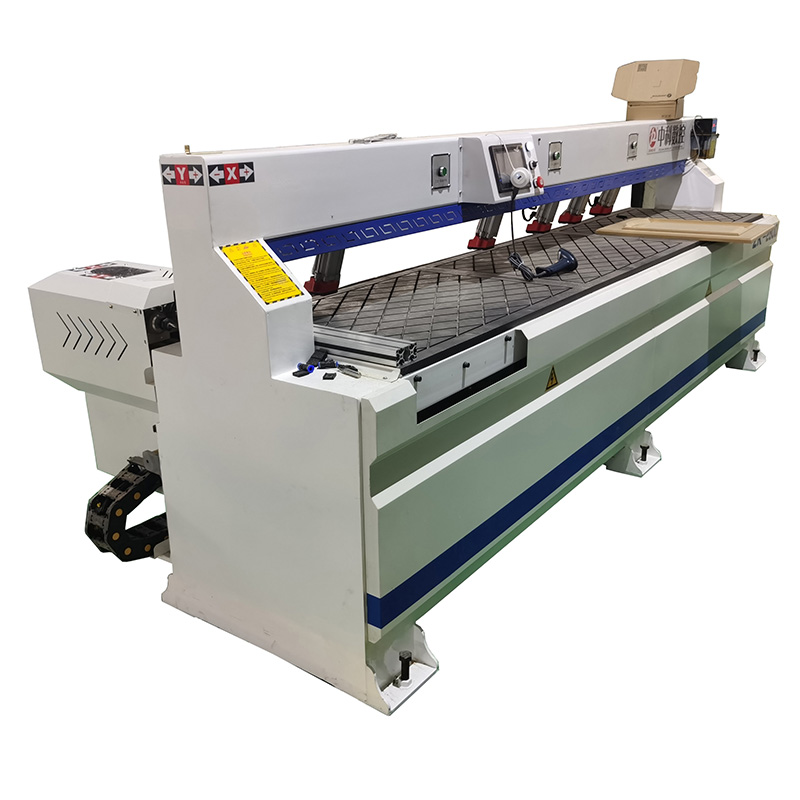

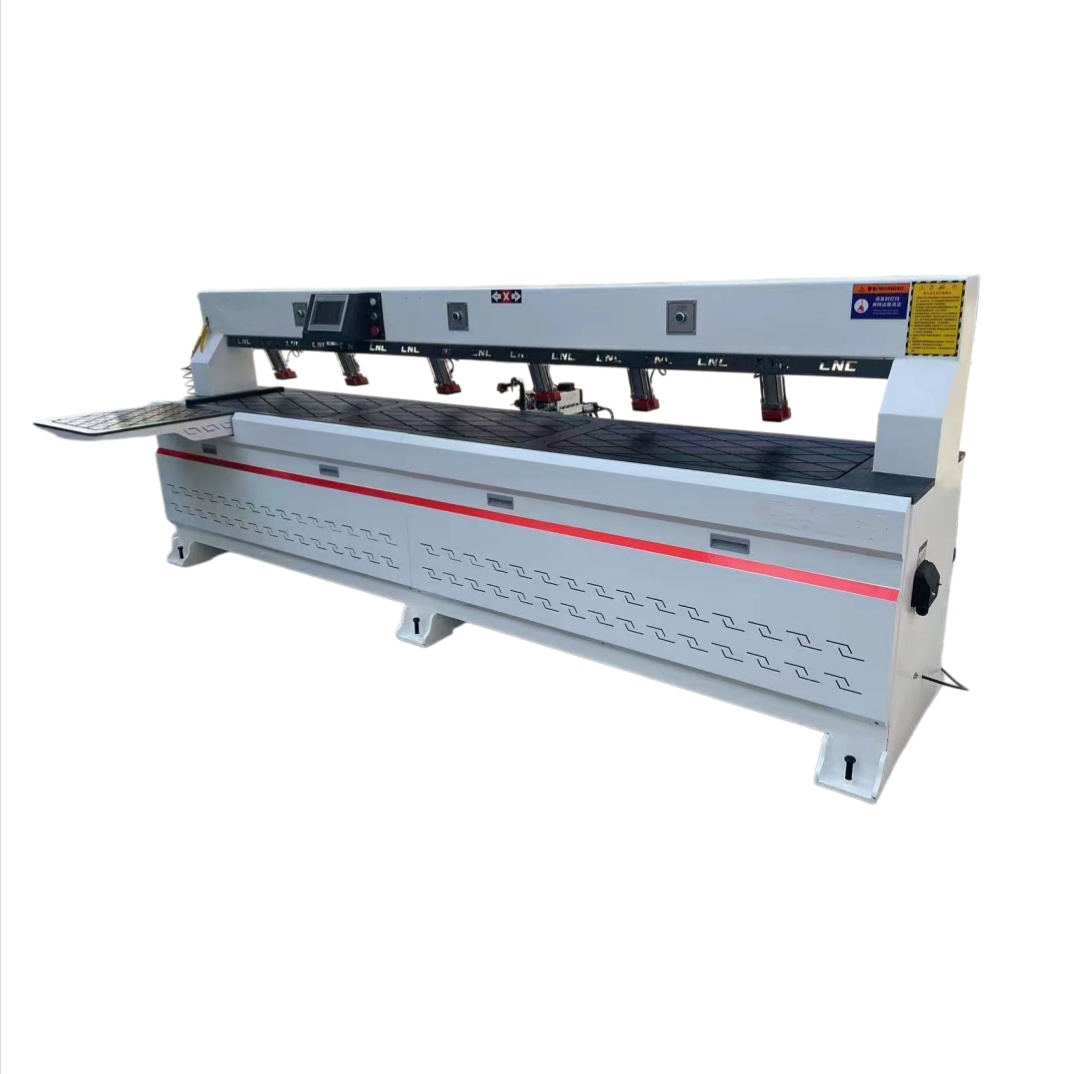

Yan Delme Makinesi

Yatay Yan Delme Makinesi Özellikleri:

Uygulama

Panel mobilya, ofis mobilyalarının yatay delik delme işlemleri için uygundur.

Özellikler:

1. Geleneksel itmeli masa testeresi ve sıralı matkabın yerini mükemmel bir şekilde alan panel mobilya üretim hattını oluşturmak için yuvalama cnc router makinesi ile birleştirilmiştir.

2. Üretim, kod taranarak tamamlanabilir ve özel bir delici bulmaya gerek yoktur. İşçilik maliyetinden büyük ölçüde tasarruf edilir. Şema, küçük ve orta ölçekli panel mobilya işleme tesisleri için uygundur.

3. Akıllı üretimi gerçekleştirmek için özel akıllı mobilya tasarım yazılımı ile mükemmel kombinasyon. Yüksek hassasiyet ve yüksek hız.

4. Kesme makinesi kenar bantlama makinesi lazer kızılötesi yatay delme tek seferde, verimliliği ve çıktıyı en üst düzeye çıkarmak için işlem kesintisizdir.

5. Makine kontrol arayüzü tasarımı insancıllaştırılmıştır, işlem basit ve öğrenmesi kolaydır ve operatör basit eğitimden sonra teknik çalışanlar olmadan çalışabilir. Makine hareket hızı, yüksek verimlilik, kalitede bir sıçrama elde etmenize yardımcı olur.

6. Makinenin performansını daha istikrarlı hale getirmek için yüksek güçlü hava soğutmalı iş mili, servo tahrik sistemi ve servo motor gibi ithal bileşenler benimsenmiştir.

7. Masa, tek kumanda ile çalıştırılabilen üç bölgeli bir masadır.

TEKNOLOJIK SÜREÇ:

1. Çelik levha entegre hava çerçevesi kaynak gövdesi

2. Planyanın kaba işlenmesi

3. Dahili stres giderme tedavisi:

1) Portal kirişi ve yan kolun temperleme (braising) ısıl işlemi

2) Yatağın titreşim yaşlandırma işlemi

4. İnce işleme:

1) Gövdeyi tek seferde sabitlemek için ithal beş yüzlü işleme merkezi (ana makine) kullanılır;

2) Genel hassas frezeleme x, y, Z üç yönlü kılavuz rayı, raf montaj verisi;

5. Montaj sürecine transfer ve montaj

6. Kalite denetim süreci

1) Hassas seviye cetveli ve kadranlı gösterge: X, y ve Z eksenlerinin düzlüğünü kontrol edin

2) X, y ve Z kılavuz rayları arasındaki paralellik hassas seviye, kadranlı gösterge, seviye ve lazer interferometre ile tespit edilir

3) Hassas açı cetveli, kadranlı gösterge, özel denetim aracı, bilyalı çubuk aleti: X, Y, Z üç eksenli kılavuz rayın dikeyliğini kontrol edin

4) Kadranlı gösterge ve özel denetim aracı: iş mili dikeylik denetimi

5) Özel muayene aleti, kadranlı gösterge ve hassas açı cetveli: X, y, Z rafının ve vida çubuğunun ilgili doğrusal eksenle (kılavuz ray) paralelliğini ve dikliğini kontrol edin

7. Test çalışması, paketleme ve teslimat
