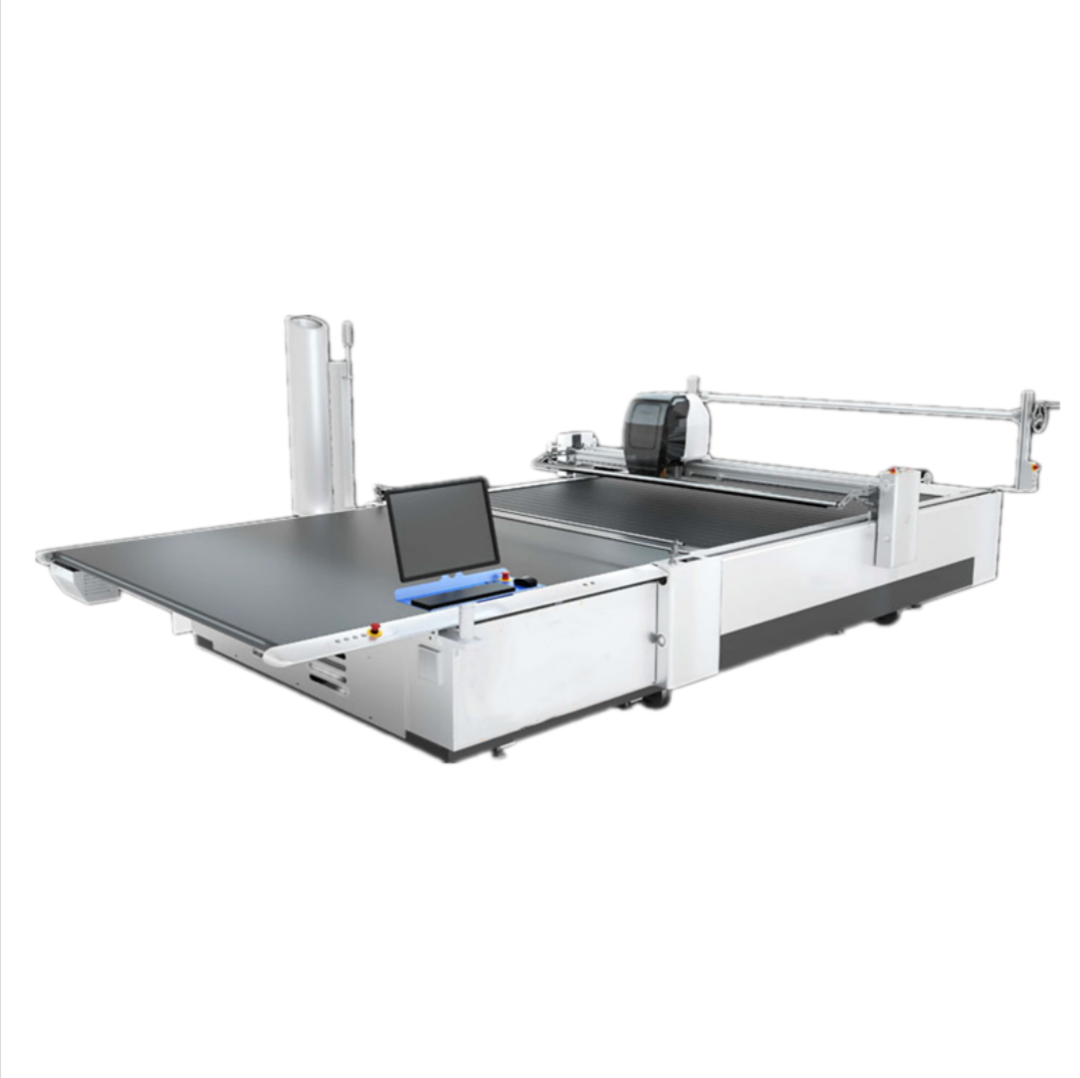

Máquina cortadora automática CNC de tejido de punto multicapa

Instrucción de la máquina de corte textil cnc multicapa：.

El software de corte inteligente se desarrolla sobre la base del controlador de movimiento de bus de gama alta JuShaMotion de desarrollo propio. Cuenta con funciones avanzadas como el corte mientras se camina, la corrección inteligente de la desviación y la presión constante. Es compatible con varios archivos de corte como CUT, PLT y DXF, y puede coincidir fácilmente con varios CAD y software de confección. Estable y fiable, potente y flexible en su funcionamiento, se puede personalizar para desarrollar y conectar con sistemas MES y ERP, y se puede personalizar para soportar el Internet de las Cosas. El controlador de movimiento de bus de gama alta JuShaMotion se desarrolla sobre la base del sistema en tiempo real Kithara, utiliza la comunicación de bus Ethercat, desarrolla de forma independiente algoritmos de control de movimiento como la interpolación, el engranaje electrónico, la anticipación de velocidad y el seguimiento tangencial, y personaliza una variedad de algoritmos de corte para máquinas de corte por ordenador.

Temporizador en tiempo real de alta precisión de hasta 20 kHz; modo en tiempo real “dedicado” en un núcleo de CPU exclusivo sin interferencia de Windows; multitarea en tiempo real preferente basada en prioridades; tiempo real rápido mediante GigE Vision y USB3 Vision Captura de imágenes; procesamiento de imágenes industriales en tiempo real mediante Halcon u OpenCV; comunicación en tiempo real Ethernet, UDP y TCP sin procesar activada por eventos a velocidades de hasta 40 Gbit/s; almacenamiento rápido de datos en tiempo real mediante SSD NVMe; análisis con formatos MDF y PCAPng almacenamiento de datos estructurado en capas; compatible con tarjetas PCI, PCIe y PCMCIA, dispositivos USB, puertos COM serie (UART); compatible con las últimas versiones de Windows de 32 o 64 bits; ejecución de código a nivel de kernel; compatible con C/C++ y Delphi (requiere compilación de código local); gestión de licencias mediante activación en línea o dongle USB.

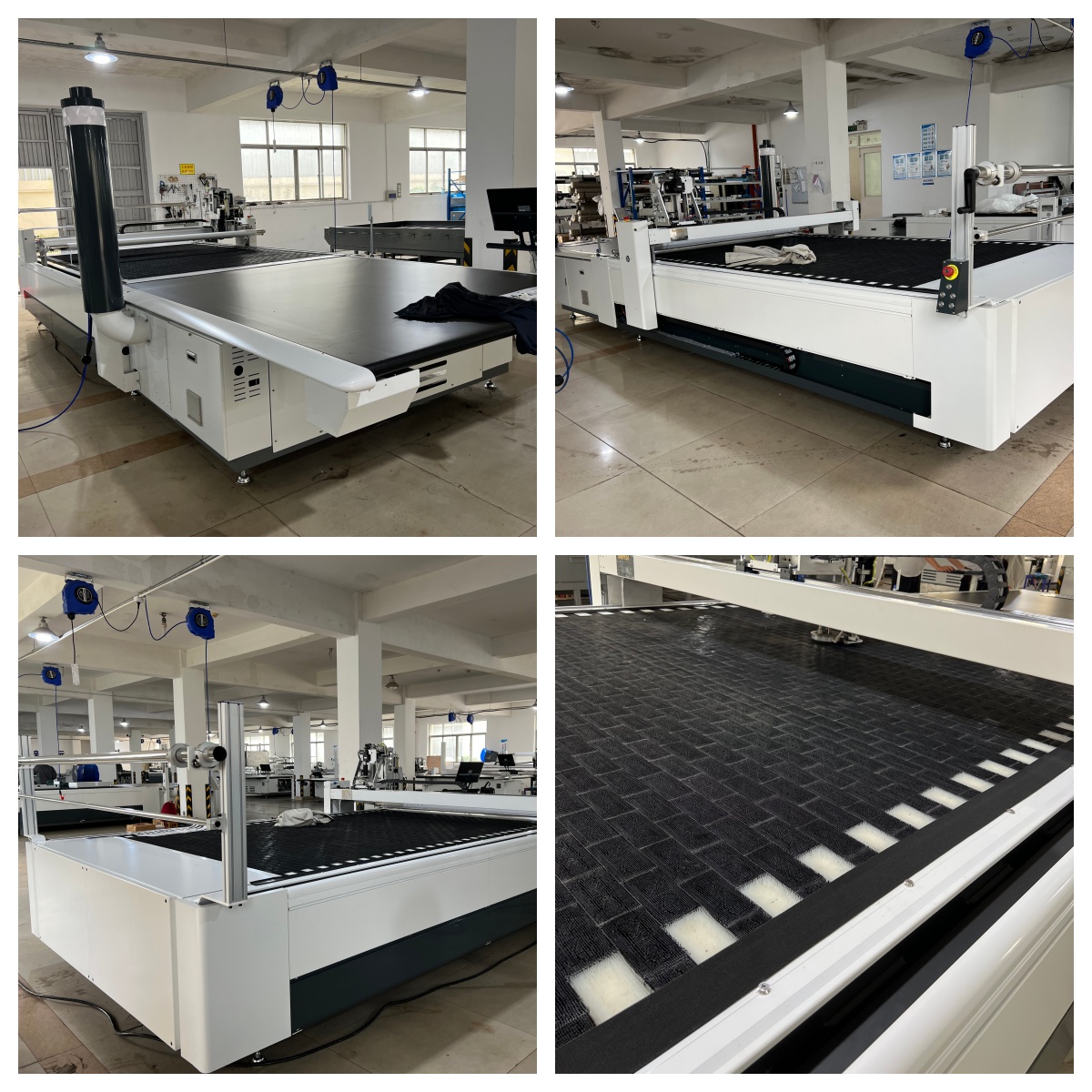

La máquina cortadora textil de prendas multicapa computarizada de alta velocidad utiliza una estructura de bastidor integrado de acero de alta calidad y un centro de mecanizado a gran escala. Todas las superficies de referencia de instalación se sujetan y procesan a la vez para garantizar que todos los puntos de instalación sean precisos y estables, y no se deformen fácilmente. No hay necesidad de empalmes y ajustes secundarios durante la instalación y el uso, y puede funcionar cuando está encendido. Mejora significativamente la puntualidad de la instalación, reduce el trabajo de puesta en marcha y proporciona un rendimiento operativo más estable. La estructura completa de una sola pieza resuelve fundamentalmente el desplazamiento de la vibración causado por el movimiento de alta velocidad del cabezal de corte, haciendo que el corte sea más estable y garantizando la precisión del corte.

Aplicación:

Confección de prendas de vestir: Se utiliza para cortar grandes cantidades de piezas de ropa, principalmente para cortar telas de punto y tejidas, como tela para camisetas, tela vaquera, tela para ropa interior y tela para faldas.

Producción de interiores y asientos para automóviles: Corte de materiales como cuero y espuma.

Fabricación de textiles y juguetes para el hogar: Se utiliza para cortar telas para tapicería de sofás y juguetes.

Procesamiento de materiales especiales: Como el preimpregnado de fibra de carbono, la fibra de aramida y el fieltro industrial.

FCaracterísticas:

Dispositivo de refrigeración del cortador para reducir la alta temperatura generada durante el corte, adecuado para materiales de fibra química:

Adsorción por vacío: El vacío adopta un cambio de velocidad continuo, y la presión negativa en la zona de corte puede alcanzar -22K

Ajuste en tiempo real de la presión constante: El valor real de la presión del aire comprimido se controla en tiempo real a través del sensor, y el sistema realiza automáticamente la compensación de la aspiración.

Dispositivo de restablecimiento rápido en caso de colisión: la viga dispone de un dispositivo de restablecimiento rápido en caso de colisión, que protege eficazmente las piezas clave y la seguridad personal.

Los componentes clave adoptan marcas de talla mundial, aprovisionamiento global, configuración de gama alta, buena estabilidad y durabilidad;

Parámetros técnicos de la máquina de corte CNC de tejido múltiple:

Ventajas de nuestra máquina cortadora textil automática multicapa:

1 corte alternativo

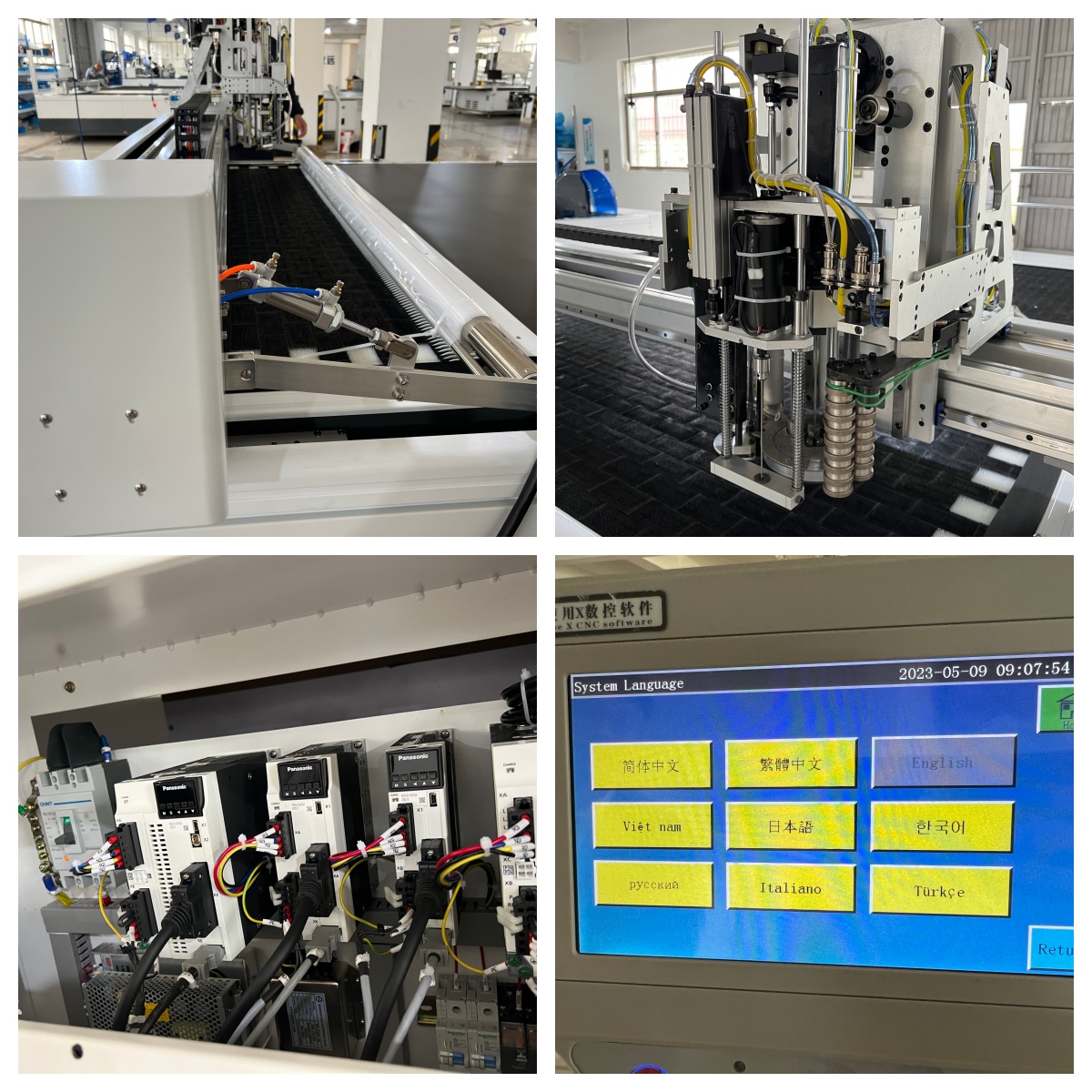

El cabezal de corte adopta la tecnología de microaceite para reducir la contaminación por aceite. Los servomotores de alta velocidad y alto par se utilizan para el corte por vibración de alta frecuencia, y la velocidad máxima del cabezal de corte de alta eficiencia puede alcanzar las 6000 rpm, lo que mejora en gran medida la eficiencia de corte y la potencia de salida estable, incluso para tejidos de punto muy suaves y tejidos vaqueros gruesos Todos pueden ser fácilmente recortados.

2 Sistema de afilado inteligente de la máquina de corte de tejido cnc multicapa

Seleccione parámetros específicos en función de los diferentes tejidos para afilar automáticamente la cuchilla sin intervención manual, a fin de garantizar que la cuchilla esté continuamente afilada y pueda manipular fácilmente diversos tejidos. Se puede configurar para que solo levante y afile la cuchilla en la esquina para garantizar la calidad de corte

3 Corte en movimiento Sin separación

En comparación con el método tradicional de corte de tejidos, que corta en movimiento, con el instrumento de marcado por infrarrojos no es necesario un posicionamiento secundario. Al tiempo que garantiza la precisión del corte, reduce el tiempo de corte y el número de operarios. La precisión de transmisión de alta precisión apoya eficazmente el posicionamiento de una sola vez de la tela, y las características del equipo de corte de página completa sin parar o esperar. Mejora la eficiencia de corte y ayuda a las empresas a maximizar la capacidad de producción. Es una auténtica cama de corte que corta en movimiento.

Por ejemplo: la longitud de la tela tipográfica es de 20 metros, y la máquina de corte semiautomática necesita fijarse una vez para cortar 2 metros a través de la ventana. Para garantizar la calidad del producto, no se solapará con la cama anterior. Al colocar, el operador general dejará un espacio de 2 mm desde la cama anterior de tela. Provocará desperdicios de tela.

Según estadísticas incompletas, por cada aumento de 1 mm en la separación entre marcas en la producción de prendas, se desperdiciarán 2% del tejido.

4 Corrección inteligente de las desviaciones

A través de múltiples conjuntos de sensores inteligentes cerca del cabezal de corte, la tecnología de corrección inteligente ayuda al cabezal de corte a corregir continuamente la trayectoria de corte durante el proceso de corte, mantener el cortador verticalmente hacia arriba y hacia abajo, garantizar la consistencia de la pieza simétrica y las piezas superior e inferior, y cortar con precisión las piezas perfectas.

5 Autolimpieza en tiempo real

Durante el uso del lecho de corte, los residuos incrustados en el ladrillo de cerdas y los residuos de perforación se limpian en tiempo real, lo que reduce la dificultad de limpieza, prolonga la vida útil y mejora la comodidad de la sala de corte.

6 Gestión multiusuario

Ayudar a las empresas a clasificar al personal e iniciar sesión en el sistema con diferentes permisos. En primer lugar, simplificar el proceso de operación de los empleados, evitar la operación incorrecta, y hacer que la operación sea más específica; en segundo lugar, proteger la información técnica y los datos de proceso de la empresa, y evitar la pérdida de tecnología y la fuga de datos causada por la frecuente rotación de empleados.

7 Compatibilidad del software

El software de aplicación de la máquina de corte desarrollado independientemente por nuestra empresa tiene derechos de propiedad intelectual independientes completos, se puede actualizar y mejorar continuamente durante el uso, y es totalmente compatible con varios formatos CAD en el mercado, como CUT, PLT, DXF, GGT, ISO, GBR, etc., usted No se preocupe por la coincidencia de archivos en absoluto.
